CONTOH SOAL EVALUASI BELAJAR AKHIR SEM 1 PEKERJAAN DASAR OTOMOTIF, TKR KELAS X

SOAL PILIHAN GANDA

Pilihlah jawaban yang paling tepat!

1.     Perhatikan gambar berikut:

Alat yang dimaksud adalah….

A. Handle tap

B. Handle Snei

C. Centre punch

D. Tap

E. Snei

2.     Kunci Allen terbuat dari…

A. Kayu Tahan Api      C. Allumunium Voil            E. Plastik

B. Kaca                           D. Baja Hexagonal high tensile

3.

 Perhatikan gambar!

Nama dari gambar

disamping adalah…

A. Portable Electric Drill

B. Portable Impact Wrench

C. Pneumatic Hammer

D. Air Drill

E. Portable Power Grinder

4.     Untuk mengendurkan mur/baut yang sangat kencang, maka alat yang digunakan adalah….

A. Batang Geser T         D. Socket extention bar

B. Batang Universal     E. Vice grip

C. Engkol Percepatan

5.     Fungsi dari Tube Cutter adalah…

A. Untuk memotong kawat        D. Memotong gasket

B. Untuk Memotong Pipa           E. Memotong Baut

C. Untuk memotong kabel

6.     Alat yang berfungsi untuk memotong Baut atau batang logam adalah…

A. Tube Cutter               C. Bolt Cutter       E. Ragum

B. Tang air                      D. Pahat

7.     Alat yang digunakan untuk membersihkan karbon, bahan gasket dan kotoran atau karat pada permukaan logam adalah….

A. Teeth Brush               C. Brush                                E. Skrap

B. Air Brush                    D. Wire Brush

8.     Pada las listrik atau las busur listrik, bagian yang menjadi bahan tambah yang selanjutnya akan dilelehkan untuk penyambungan disebut dengan…

A. Elektroda   C. Kawat Las       E. Kuningan

B. Dioda          D. Karbit

9.     Untuk melepas mur/baut dengan sangat cepat jika bekerja di area yang rawan gas dan kemungkinan mudah meldak, maka alat yang paling tepat digunakan adalah…

A. Air Impact Wrench                  D. Adjustable Screw

B. Electric Impact Wrench          E. Air Duster

C. Hidraulic Pres



 10. Alat yang digunakan untuk menyemprotkan udara bertekanan untuk membersihkan kotoran  maupun serpihan pada ruang sempit adalah…

A. Air Duster Gun          C. Spray Gun           E. Air Chisel

B. Air Impact Wrench  D. Air Compressor

11. Alat ini dapat digunakan untuk memotong kaca, keramik dan bahan logam lainnya, cara kerjanya dengan cara memutar Abrasive Wheel yang tipis. Alat yang dimaksud adalah…

A. Abrasive Cut Off Saw             D. Gerinda

B. Portable Power Grinder           E. Las Listrik

C. Portable Impact Wrench

12. Alat Khusus/Special Service Tools yang digunakan untuk menyetel ulang suatu mesin antara lain untuk menyetel celah katub, kerenggangan karburator dan lain-lain. Alat yang dimaksud adalah…

A. Adjusting kit              D. Carburator Adjusting Kit

B. Tool Kit                      E. Engine Adjusting Kit

C. Differential kit

13. Alat yang digunakan untuk mengambil benda-benda kecil, misalnya screw, nut dan bolt yang terjatuh ke tempat yang sulit dijangkau adalah…

A. Screw Extractor              C. C-Spanner                  E. G-Clamp

B. Magnetic Pick up Tool  D. Bearing Puller

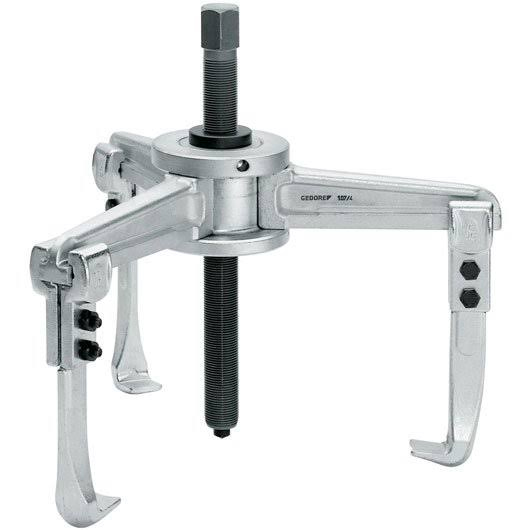

14. Perhatikan gambar di bawah ini.

Nama dari alat yang ditunjukkan pada gambar adalah

                                                A. Pilot Bearing Puller

                                                B. Universal Puller

                                                C. Tracker Ball Joint

                                                D. Puller Perapat Oli

                                                E. Slide Hammer Puller

15. SST yang digunakan untuk menekan ring piston pada waktu pemasangan piston ke dalam silinder adalah…

A. Tracker              C. Ring Compressor  E. Compression Tester

B. Universal Puller D. Bearing Remover

16. Feeler Gauge sering juga disebut dengan..

A. Thicness Gauge

B. Spring Tester

C. Dept Gauge

D. Dial Indicator

E. Dial Bore Gauge

17. Alat yang digunakan untuk mengukur gaya puntir pada baut dan mur agar didapat kekencangan yang sama adalah…

A. Valve Spring Compressor

B. Feeler Gauge

C. Kunci Momen (Tension Wrench)

D. Vernier Calliper

E. Micrometer

18.

Nama alat yang ditunjukkan pada gambar di bawah ini adalah…

A. Spray Compressor

B. Coil Spring Compressor

C. Valve Spring Compressor

D. Ring Compressor

E. Air Compressor

19. Alat/mesin yang digunakan untuk membawa atau memindahkan material dari tempat yang satu ke tempat yang lain disebut dengan….

A. Bike Lift                     C. Jack Stand       E. Carlift

B. Dongkrak                   D. Forklift

20. Dongkrak hanya mengangkat mobil pada bagian tertentu saja, sedangkan yang berfungsi sebagai penopang kendaraan pada saat perbaikan kendaraan adalah…

A. Forklift       C. Bike lift             E. Jack Stand

B. Car Lift      D. Pantograf

21. Alat pengangkat kendaraan (mobil) secara keseluruhan tidak hanya sebagian sehingga mekanik dapat secara leluasa di bawah kendaraan saat memperbaiki komponen di bagian bawah kendaraan disebut dengan…

A. Forklift                       C. Bike Lift                           E. Car Lift

B. Dongkrak                   D. Kerek/kran dan takel

22. Forklift yang menggunakan gas dan Battery banyak digunakan di dalam ruangan karena…

A. Asap yang dihasilkan terlalu banyak

B. Tidak tahan air

C. Tidak menghasilkan asap polusi

D. Tidak boleh terkena sinar matahari

E. Sulit Pengoperasiannya

23.

Perhatikan gambar di atas!

Bagian dari Cylinder Bore Gauge yang

disebut dengan Replacement Rod

ditunjukkan oleh nomor….

A. 1                  C. 3         E. 5

B. 2                  D. 4

 24. Berikut ini merupakan fungsi dari

Multimeter, kecuali….

A. Mengukur Voltase

B. Mengukur Kuat Arus Listrik

C. Mengukur Ohm (hambatan)

D. Mengetahui Konektivitas Rangkaian

E. Mengetahui sudut pengapian

25. Perhatikan gambar di samping!

Nama dan fungsi alat pada gambar

adalah…

A. Multimeter, untuk mengukur arus

B. Feeler gauge, untuk mengukur celah

C. Dial Indicator, untuk mengetahui

     Run-out

D. Mikrometer, untuk mengukur tebal

E. Timing Light, untuk mengecek dan

     Mengatur pengapian pada saat

           Stasioner

SOAL URAIAN

Jawablah soal dibawah ini dengan singkat dan jelas!

1.     Jika kamu ingin mengetahui kualitas kabel (putus atau tidak), maka alat ukur yang paling tepat yang akan kamu gunakan adalah? Jelaskan!

2.     Jelaskan urutan dalam melakukan pengukuran diameter silinder menggunakan Cylinder Bore Guge!

3.     Sebutkan 2 fungsi dari alat ukur Feeler Gauge!

4.     Terangkan dengan pemahaman serta bahasa anda, bagaimana cara menggukan alat ukur Hidrometer pada saat pemeriksaan elektrolit battery!

5.     Sebutkan macam-macam besaran yang dapat diukur menggunakan Multimeter!

CONTOH SOAL EVALUASI BELAJAR AKHIR SEMESTER 1 PEMELIHARAAN SASIS DAN PEMINDAH TENAGA, TEKNIK KENDARAAN RINGAN OTOMOTIF (TKR)

SOAL PILIHAN GANDA

Pilih salah satu jawaban yang paling tepat!

1.       Yang bukan termasuk jenis-jenis pemeriksaan pada sistem kopling adalah pemeriksaan...

A.      Plat Kopling          D. Roda gaya (Flywheel)

B.      Unit penekan        E. Bantalan

C.      Master silinder

2.       Tanda-tanda apabila kampas kopling sudah tipis yaitu ....

1. Celah master kopling bertambah besar
2. Celah garpu pembebas tidak ada
3. Tinggi pedal kopling bertambah tinggi
4. Tinggi pedal kopling bertambah rendah

E.      Celah garpu pembebas bertambah

3.       Penyebab terjadinya kopling slip adalah :

A.      Tekanan pegas penekan terlalu kuat

B.      Kampas kopling baru dipasang

C.      Jarak antara pedal kopling dengan lantai terlalu pendek

D.      Permukaan pelat penekan tidak rata

E.      Terdapat kebocoran pada saluran hidroliknya

4.       Alat yang digunakan pada saat pemasangan plat kopling yang merupakan alat khusus (SST) adalah...

A.      Pemusat kopling                    D. Kunci momen

B.      Rachet                                     E. Tracker

C.      Bearing Puller Atachment

5.       Menghubung dan memutuskan putaran/tenaga dari motor ke transmisi adalah fungsi utama dari….

A.    Gardan                   C. Kopling               E. Axle shaft.

B.    Flywheel                D. Propeller shaft

6.       Nama komponen nomor 1 pada transmisi berikut adalah

A. Roda gigi sinkronmes             C. Pengunci sinkronmes

B. Cincin sinkronmes                  E. Pegas pengunci

C. Kopling Geser sinkronmes

 7.       Yang bukan merupakan poros pada transmisi jenis tiga poros adalah…

1. Poros input              D. Poros roda gigi balik
2. Poros bantu            E. Poros engkol
3. Poros output

8.       Perhatikan gambar system pemindah tenaga (4WD) di bawah ini :

Nama komponen nomor 1, 5 dan 7 adalah …

1. Differensial depan, transmisi dan poros penggerak.
2. Differensial, transfer dan poros propeller.
3. Differensial depan, transfer dan poros belakang.
4. Differensial belakang, transfer dan poros penggerak.
5. Differensial depan, transfer dan differensial belakang.

9.       Fungsi dari sinkronmes adalah …

A.      Menghubungkan dan memutus tenaga/putaran dari roda gigi tingkat ke poros output pada kondisi putaran tidak sama.

B.      Menghubungkan putaran dari motor ke transmisi

C.      Menghubungkan putaran dari transmisi ke gardan.

D.      Menghubungkan putaran dari gardan ke roda-roda.

E.      Merubah arah putaran yg selanjutnya iteruskan ke roda.

10.    Untuk mendapatkan momen yang berubah-ubah (momen putar input transmisi menjadi momen putar output transmisi)  melalui perbandingan susunan gigi pada transmisi adalah fungsi dari ...

A.    Kopling                                  D. Transmisi

B.    Kopel (propeller shaft)                        E. Differential

C.    Gardan (final drive)

11.    Perkaitan gigi differensial berikut ini adalah ...

1. Bevel gear.     C. Worm and gear  E.Spiral bevel gear
2. Hypoid gear.  D. Bevel and spiral

12.    Menyeimbangkan/mengatur putaran roda kiri dan kanan pada saat membelok adalah fungsi dari...

A. Rem.                                         D. Axle shaft.

B. Kemudi                                     E. Propeller shaft.

C. Gardan/differential.

13.    Jika pada rem hidrolik kemasukan udara maka akan terjadi ....

A. Rem menjadi panas.      D. Rem bersuara.

B. Rem tidak pakem.          E. Mobil menarik ke 1 arah.

C. Rem terlalu pakem.

14.    Manakah pernyataan berikut ini yang paling benar?

A.  Minyak rem adalah racun bagi tubuh manusia.

B.  Minyak rem dapat merusak permukaan yang dicat.

C.  Jangan menggunakan minyak rem lama/kotor.

D.  Rem tromol lebih kuat cengkeramannya.

E.   Minyak rem dapat dijadikan sebagai pelumas

15.    Yang bukan merupakan komponen rem cakram adalah...

A. Brake shoe.              C. Caliper.          E. Master silinder.

B. Brake pad.               D. Rotor/cakram.

16.    Kelebihan dari rem cakram dibandingkan dengan rem tromol adlah...

A.    Terhindar dari debu.

B.    Penyebaran panas lebih merata.

C.    Perbaikan lebih mudah.

D.    Harga komponen lebih murah.

E.    Tidak membutuhkan minyak pelumas.

17.    Kekurangan dari rem cakram dibandingkan dengan rem tromol adalah...

A. Lebih mudah aus karena debu dan kotoran

B. Penyebaran panas yang kurang merata

C. kemungkinan macet lebih besar

D. Membutuhkan penyetelan secara kontinyu

E. Kurang stabil dalam pengereman.

18.    Pada jalan berlumpur, roda penggerak cepat slip jika tidak cukup beban pada axle belakang merupakan kerugian dari tipe penggerak roda...

A. FR                              D. RR

B. FF                              E. FF dan RR

C. FF dan 4WD

19.    Apa kerugian dari pemilihan penggerak empat roda (4WD) pada kendaraan...

1. Harga mahal dan berat
2. Traksi jelek
3. Mudah slip
4. Kurang nyaman
5. Mudah rusak

20.    Contoh mobil yang menggunakan jenis penggerak Roda belakang motor di belakang (RR) adalah:

A.      VW kodok                            C. Avanza             E. Mazda

B.      Truk Hino                             D. Jeep

21.    Universal joint pada poros propeller, memungkinkan terjadinya:

1. Perubahan panjang.
2. Perubahan kecepatan.
3. Perubahan momen.
4. Perubahan sudut.
5. Tidak ada yang benar

22.    Meneruskan putaran/tenaga dari transmisi ke penggerak axle dengan sudut yang bervariasi adalah fungsi dari...

A. Gardan                     C. Kopling             E. Axle shaft

B. Propeller shaft.        D. Transmisi

23.    Meneruskan putaran dari penggerak aksel ke roda sekaligus memikul beban kendaraan adalah fungsi dari...

1. Axle shaft (poros roda).
2. Propeller shaft (poros penggerak).
3. Gardan.
4. Transmisi.
5. Kopling.

24.    Yang bukan berupakan komponen pemindah tenaga pada kendaraan (mobil) adalah....

1. Gardan                  C. Propeller shaft    E. Flywheel
2. Kopling                  D. Axle shaft

25.    Untuk memperlambat, mengatur dan menghentikan kendaraan adalah fungsi dari...

1. Gardan.                 C. Rem                  E. Axle shaft
2. Kopling.                 D. Transmisi

SOAL URAIAN

Jawablah pertanyaan berikut dengan singkat dan jelas!

1.     Jelaskan cara pemeriksaan plat kopling terkait ketebalan kanvas kopling! dan berapa batas minimal ketebalan kanvas?

2.     Sebutkan urutan pembongkaran unit kopling pada mobil dengan tipe penggerak FR (mesin di depan penggerak roda belakang)!

3.     Jelaskan fungsi rem pada kendaraan (mobil)!

4.     Jelaskan keadaan yang terjadi pada unit transmisi pada gambar berikut!



5.    Apa yang anda ketahui tentang poros roda (axle shaft)? jelaskan!
